IdmCad Quadri Elettrici

Il software è un “configuratore” di prodotto. Permette la progettazione della struttura di supporto in carpenteria e la tracciatura dei sistemi di alimentazione dei quadri elettrici. La  procedura in modo automatico e flessibile ricostruisce il un fronte quadro e prepara la documentazione tecnico operativa per la produzione.

L’utente ha a disposizione comandi personalizzati che gli consentono di :

SET-UP PROGETTO

– Creazione nuovo progetto: l’utente accede alla maschera dei progetti e crea un nuovo progetto indicando cliente finale e descrizione dei quadro
– Apertura DWG: l’utente apre il file DWG associato al disegno
– Set-up dati quadro: l’utente accede alla maschera dove setta i dati relativi alle caratteristiche geometriche e elettriche del quadro
– Inserimento Lista Interruttori: partendo dallo schema elettrico del quadro, l’utente seleziona gli interruttori necessari selezionando in base alle caratteristiche di marca, tipologia, fasi e taglia.

“SVILUPPO” del Progetto dal FRONTE QUADRO

– Inserimento degli interruttori: trascinando in modalità drag&drop dall’elenco degli interruttori, l’utente andrà ad inserire uno alla volta nelle colonne del fronte quadro gli interruttori. La cella minima e la posizione dell’interruttore (scostamenti) nella cella sono definiti in una tabella nel database e personalizzabili dall’utente.
– Inserimento colonne e celle: l’utente utilizzando le tavolozze degli strumenti può inserire colonne e celle quali modulari, cieche, per strumento, etc
– Inserimento strumenti e modulari: l’utente utilizzando le tavolozze degli strumenti può inserire gli strumenti i modulari nelle celle.
– Inserimento di elementi non a disegno ma solo come codici articolo
– Comandi di Edit: l’utente avrà la possibilità di spostare colonne, celle, e cancellare gli elementi a disegno

PREVENTIVO: elaborazione automatica del preventivo

DOCUMENTAZIONE TECNICA
Derivazione automatica e relativa stampa di:

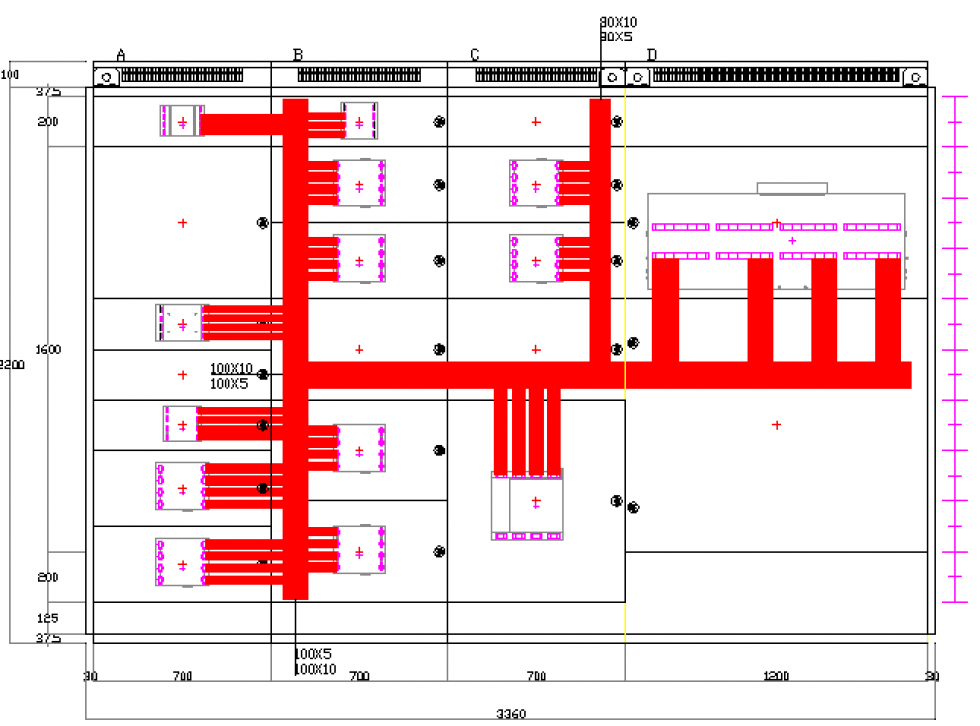

– Fronte Quadro con cartiglio: come da modello

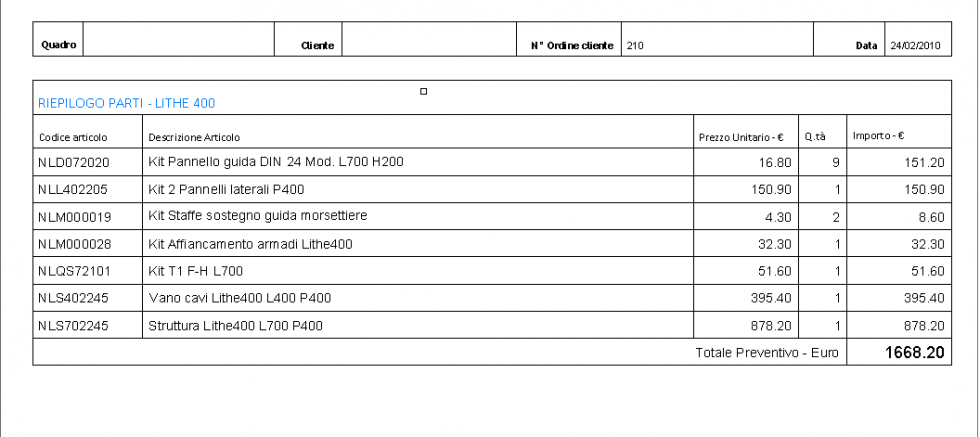

– Distinta Excel: riepilogo componenti

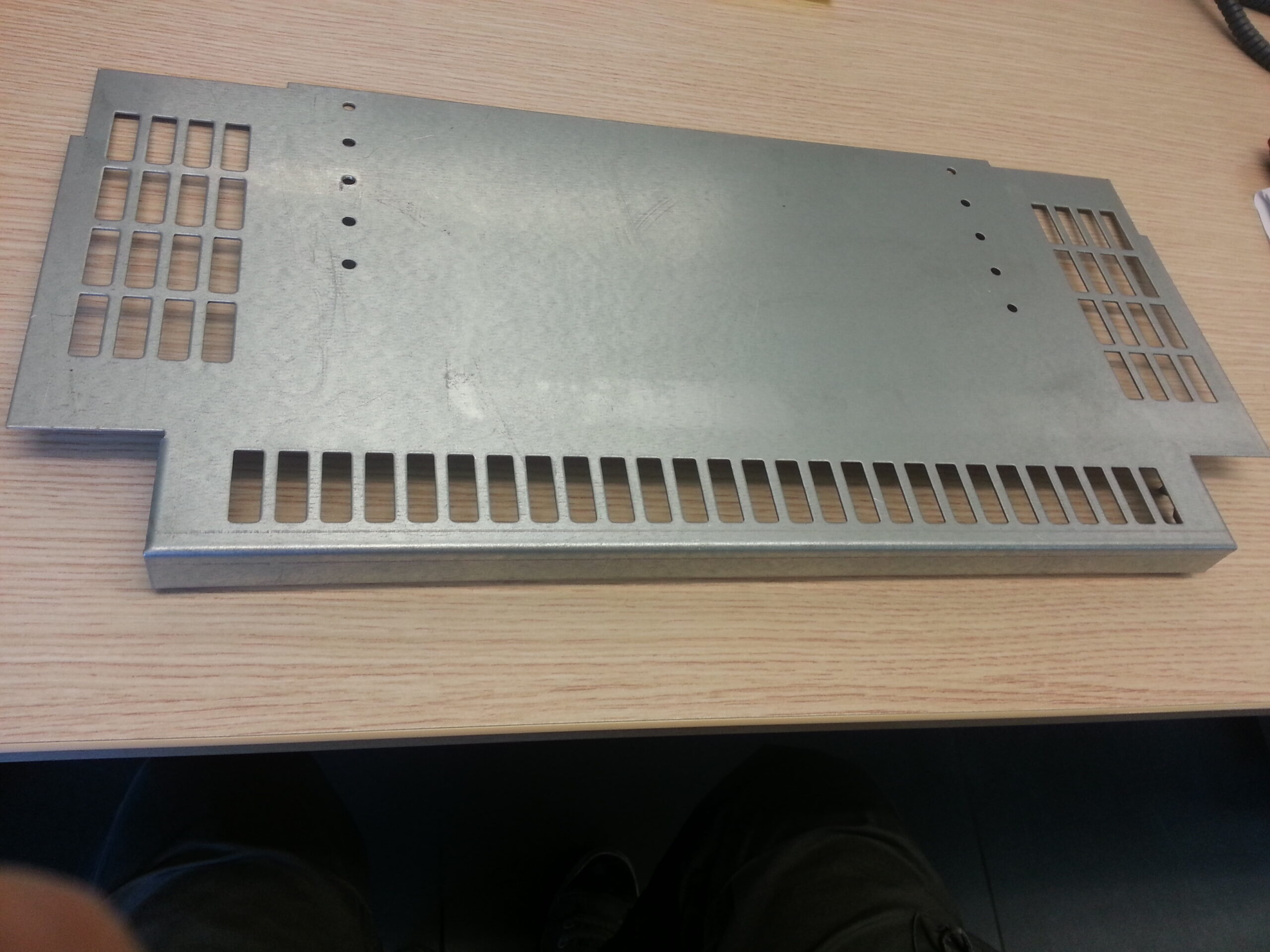

– Layout Fondi e Lamiere: utilizzo delle regole attualmente in uso per la creazione dei file con l’UNFOLD delle lamiere e relative forature con estrazione DXF
